Das größte Problem ist, dass der einbau der Festplatte
waagerecht erfolgen muss. Deshalb habe ich mich dafür entschieden,
das Ganze im Kofferraum (Glücklicherweise habe ich einen
"zweiten" Ladeboden. Folgende Kabel müssen nach
vorn verlegt werden:
- Stromkabel (Plus/Minus)
- Clinch Kabel
- evtl.HF Modulator (mit Strom und Antennenkabel usw....)
>> Bemerkung
- Kabel für Fernbedienteil
Verlegt wird das Ganze wie üblich an der Fahrerseite entlang.
Anschluss des Stromkabels für die Mstation an Masse und
geschaltetem Plus.

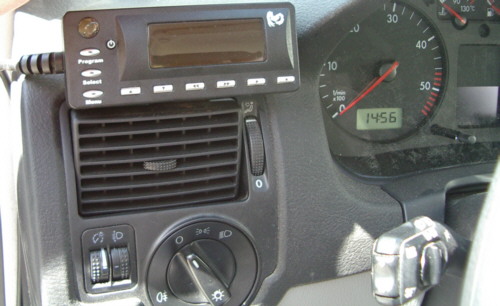

Das Kabel für die Fernbedienung muss dann (siehe Bild
2) entsprechend verlegt werden. Mir fiel kein anderer Platz
ein, als das Teil in die Lüftungsdüse zu klemmen.
Hierzu kann ein dünnes Blech (ca. 1mm) in die Fernbedienung
gesteckt (ein Schlitz an der Rückseite ist hierzu vorgesehen)
und umgebogen werden. (da muss dann nichts geklebt, geschraubt
oder so..werden)

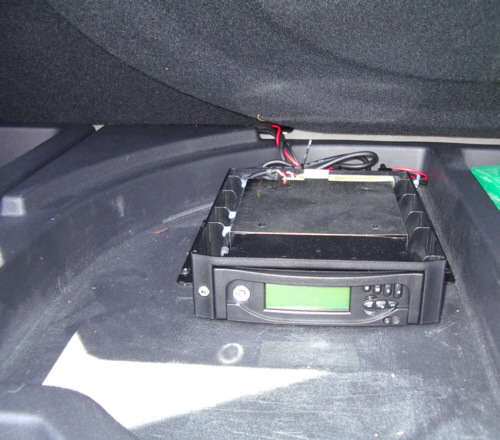

Die Mstation an sich wird mit zwei Winkeln befestigt. Blöderweise
sind die Winkel so gedacht, das nur eine Montage "unterhalb"
möglich ist. Deshalb habe ich (da ich ja am Boden motiert
habe.) das ganze Gehäuse "auf dem Kopf" montiert.
(Da man an die Platte, wenn die Lieder mal drauf sind, nur selten
hin muss und technisch nichts dagegen spricht, war ich zu "faul"
neue Winkel zu machen) (siehe Bild 3)
|
