Dies ist die Beschreibung für eine Bikeleuchte, die echt Licht macht.
....bei Fragen evtl. mal auf der FAQ nachschauen.

Die besten Feedbacks findet Ihr HIER

Benötigte Teile:

  • Akku (Blei Gel 177*24*60) 12V/2Ah Zwei Akkus parallel geschaltet, Leuchtdauer SUPER!!
  • Fassung für Halogenlampe (ist nicht unbedingt nötig, erspart aber evtl. löten)...z.B. Paulmann best.Nr. 218.9
  • Halogenscheinwerfer 10W/12V (ca. 2Std. Laufzeit) oder 20W/12V (ca. 50min. Laufzeit)
  • bei BENUTZUNG einer 20W LEUCHTE könnte auch ein MODUL zum DIMMEN, zur Verlängerung der Akkulaufzeit eingebaut werden (Dank an Stefan Gemmel Homepage>>> Hier wird es beschrieben)
  • A-Nippel 40-1 1/4HT (als Dichtung hinter die Lampe)
  • 2*HTM Muffenstopfen DN40 (für den Deckel hinten und als Lampenhalter vorn)
  • 1* HTU DN40 PA-I 2256 (Gehäuse)
  • Kabel (am besten Zwillingskabelkabel ca. 1,5qmm)
  • Klinkenstecker (Stecker mit Kupplung) ... wie für den Walkman, nur mono
  • Flasche (nur in die Große passt der Akku rein >>> evtl. ausmessen)
  • Schalter (ein/aus)
1. Akku in die Flasche bringen
>>>
Alternative zum Akku in der Flasche
  1. Anschlußkabel an den Akku anklemmen. (Dies geht direkt mit den beiden Klemmschuhen)

  2. Die Flasche an der Seite aufschneiden (Achtung der Akku passt nur in eine große Flasche)

  3. Akku geht normalerweise nur ganz knapp rein. (Abpolstern mit Schaumstoff nicht vergessen!!)

  4. Trinkaufsatz von der Flasche für das Durchführen der Kabel aufbohren.

  5. Mit Kabelbindern oder Tape (je nach dem wie Wasserdicht das Ganze sein soll...) verschließen.

2. Diese Teile werden jetzt hergestellt
  1. Gehäuse herstellen:
    - HTU DN40 PA-I 2256 absägen, so das ca. 65mm Gehäuse übrig bleiben
  2. Deckel hinten (HTM Muffenstopfen DN40)
    - Deckel auf ca. 15mm absägen
    - Loch ca. 10mm außermitte mit 3,5mm Durchmesser für den Sockel bohren
    - Schalter (je nach dem welchen Ihr habt) einbauen
    - Mit Klebeband soviel umwickeln, das der Deckel schwer in das Gehäuse passt
  3. Scheinwerfer herstellen
    - siehe nächstes Bild
3. Scheinwerfer herstellen
  1. zweiten HTM Muffenstopfen DN40 für die Aufnahme der Halogenlampe auf ca. 20mm absägen
  2. DER SCHWIERIGSTE TEIL....das Loch für die Leuchte herstellen. Am besten wird ein Kreis angerissen (D=30mm) danach 3mm Löcher so nahe an den Kreis und so nahe aneinander bohren, das eine "Lochkreiskette" entsteht. Somit kann man dann den "Innenteil" einfach herausdrücken.
  3. Danach rund ausfeilen. ACHTUNG: Es muß ein Rand von Innen sichtbar bleiben, dies ist der Anschlag für die Lampe!!!

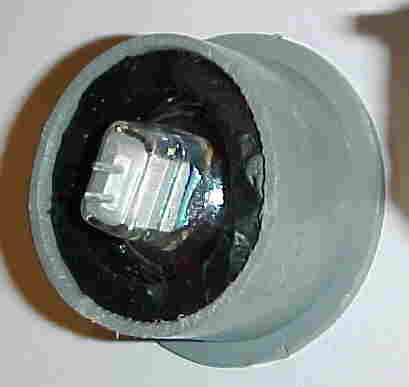

  1. Danach wird die Lampe eingesetzt (wenn das Loch passt, müsste die Lampe von innen gegen den überstehenden Rand drücken)
  2. Den A-Nippel 40-1 1/4HT an der dickeren Seite soweit abschneiden, bis er Bündig (siehe Bild) mit dem Deckel abschließt. Dabei die dünne Seite voraus auf die Lampe drücken (dient auch als Dichtung)
4. Leuchte montieren
  1. Den vorderen Teil der Leuchte (Lampe mit Dichtung) in das Gehäuse schieben. (In die Seite, bei der am Gehäuse noch innen die Gummidichtung vorhanden ist.)
  2. Fassung für Halogenlampe von innen an die Lampe stecken
  3. Danach hinteren Deckel einstecken (auf die abgesägte Seite des Gehäuses)
5. Akku und Leuchte komplett
  1. Die Befestigung für den Lenker habe ich von einer "alten" Akku-Bike Leuchte genommen (einfach ein Loch in das Gehäuse gebohrt und rangeschraubt. Eine Schelle mit Moosgummi o.ä. funktioniert jedoch auch)
  2. Die Klinkenstecker an die Kabel löten und danach müßte es eigentlich funktionieren!!
Hat es funktioniert?? .... ist irgend etwas nicht klar beschrieben??... oder habt Ihr Probleme beim Herstellen ??? mail einfach an mich
